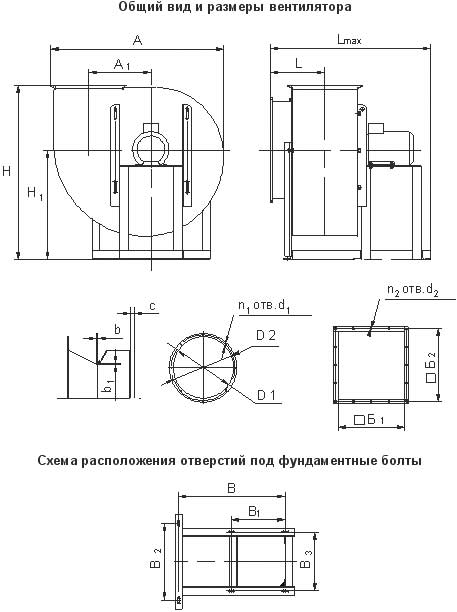

| Габаритные и присоединительные размеры |
| Аэродинамические характеристики вентилятров ВРН ДУ |
| Все страницы |
Назначение
Вентиляторы радиальные для дымоудаления (далее вентиляторы) ВРН-5ДУ, ВРН-6,3ДУ, ВРН-8ДУ, ВРН-10ДУпредназначены для удаления образующихся при пожаре дымовоздушных смесей с температурой до 400°С в течение 120мин и до 600°С в течение 120мин. Перемещаемая среда не должна быть взрывоопасной и содержать взрывчатые вещества, волокнистые и липкие материалы.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 2-ой категории размещения по ГОСТ 15150 . При защите двигателя от атмосферных воздействий и прямого солнечного излучения допускается применение вентиляторов в умеренном климате по категории размещения У1. Температура окружающей среды от минус 40°С до плюс 40°С, запыленность не более 100 мг/м3, относительная влажность до 80% при температуре плюс 200С.
Окружающая среда должна быть невзрывоопасной, не содержать токопроводящую пыль, агрессивные газы и пары в концентрациях, разрушающих сталь обыкновенного качества и изоляцию.
Среднее квадратичное значение виброскорости внешних источников вибрации в местах установки вентиляторов не должно превышать 2 мм/с.
Вентиляторы применяются в аварийных системах вытяжной противодымной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категории А и Б по НБП 105-95 ГПС МВД РФ).
Вентилятор имеет сертификат соответствия № C-RU.ПБ01.В.00448 от 18.02.2010г., выданный ОС «ПОЖТЕСТ» ФГУ ВНИИПО МЧС России.
Технические характеристики
Направление вращения рабочего колеса правое и левое. Подробнее>>
Допускается комплектация вентиляторов двигателями других марок с мощностью не ниже указанной в табл. В связи с этим возможно отклонение массы вентилятора.
|
Марка |
Электродвигатель |
Ток А |
Вес, кг |
Производительность, тыс. м3/час при t = 200С |
Полное давление, Па при t = 200С |
Шум дБ (А) |
||
|
об/мин |
кВт |
Тип |
||||||
|
ВРН-5ДУ |
1000 |
0,75 |
АИР80А6 |
2,26 |
95 |
2,0-6,0 |
350-90 |
78 |
|
1500 |
2,2 |
АИР90L4 |
5,00 |
107 |
3,0-9,0 |
850-200 |
89 |
|
|
ВРН-6,3ДУ |
1000 |
2,2 |
АИР100L6 |
5,60 |
162 |
5,1-10,1 |
460-100 |
86 |
|
1500 |
7,5 |
АИР132S4 |
15,1 |
200 |
8,0-16,0 |
1050-230 |
97 |
|
|
ВРН-8ДУ |
1000 |
7,5 |
АИР132M6 |
16,5 |
293 |
22,0-24,0 |
810-340 |
96 |
|
ВРН-10ДУ |
750 |
7,5 |
АИР160S8 |
18 |
635 |
15,0-29,0 |
710-450 |
90 |
|
1000 |
18,5 |
АИР180M6 |
36,9 |
685 |
20,0-39,0 |
1300-800 |
99 |
|
|
Марка вентилятора |
А |
А1 |
Н, мм |
Н1, мм |
L |
Lmax |
D1 |
D2 |
||
|
мм |
мм |
max |
min |
max |
min |
мм |
мм |
мм |
мм |
|
|
ВРН-5ДУ |
916 |
324 |
932 |
922 |
586 |
576 |
305 |
825 |
498 |
530 |
|
ВРН-6,3ДУ |
1146 |
410 |
1201 |
1169 |
773 |
741 |
349 |
1075 |
628 |
660 |
|
ВРН-8ДУ |
1458 |
523 |
- |
1439 |
- |
905 |
369 |
1157 |
798 |
835 |
|
ВРН-10ДУ |
1812 |
653 |
1809 |
1789 |
1152 |
1132 |
439 |
1337 |
998 |
1060 |
|
Марка вентилятора |
n1 |
d1 |
b |
b1 |
с |
Б1 |
Б2 |
n2 |
d2 |
|
шт |
мм |
мм |
мм |
мм |
мм |
мм |
шт |
мм |
|
|
ВРН-5ДУ |
8 |
9,5 |
5 |
7 |
20 |
350 |
380 |
16 |
9х14 |
|
ВРН-6,3ДУ |
8 |
9,5 |
6 |
8 |
25 |
441 |
471 |
12 |
9х14 |
|
ВРН-8ДУ |
16 |
9,5 |
8 |
10 |
32 |
560 |
600 |
16 |
12х16 |
|
ВРН-10ДУ |
16 |
9,5 |
10 |
12 |
40 |
700 |
750 |
20 |
12х16 |
|
Марка вентилятора |
00 |
900 |
2700 |
В |
В1 |
В2 |
В3 |
|||
|
А |
Нmax |
А |
Нmax |
А |
Нmax |
|||||
|
мм |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
|
|
ВРН-5ДУ |
916 |
932 |
790 |
1115 |
795 |
973 |
630 |
315 |
300 |
374 |
|
ВРН-6,3ДУ |
1145 |
1201 |
992 |
1465 |
992 |
1290 |
860 |
430 |
640 |
496 |
|
ВРН-8ДУ |
1458 |
1439 |
1249 |
1748 |
1249 |
1520 |
1000 |
500 |
800 |
604 |
|
ВРН-10ДУ |
1800 |
1809 |
1544 |
2170 |
1544 |
1895 |
1160 |
580 |
1000 |
800 |
(Для увеличения щелкните на картинке, для возврата щелкните повторно. при наведении на развернутую картинку появляются кнопки листания и слайд шоу)
|

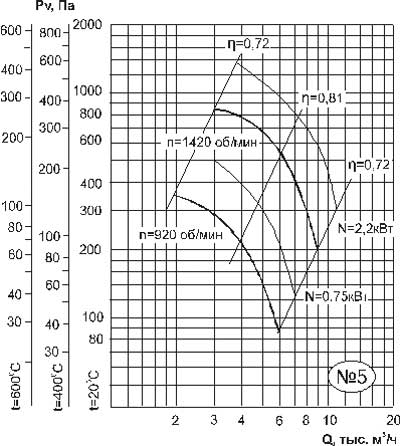

ВРН ДУ №5
|

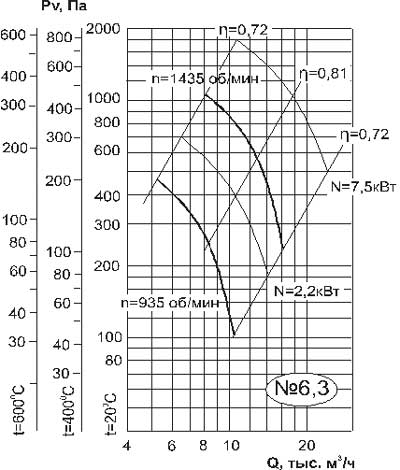

ВРН ДУ № 6,3
|

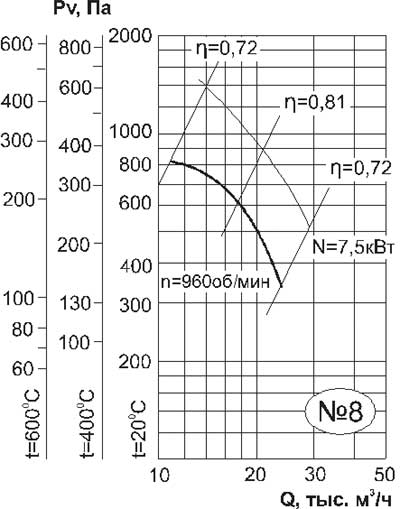

ВРН ДУ №8
|
ВРН ДУ № 10
|
